天津茱莉亚学院，是被誉为“音乐界的哈佛”的美国茱莉亚音乐学院的首座海外分校，这座宛若建筑艺术品的世界级音乐殿堂，自建设伊始便吸引了来自世界各地音乐界人士的目光，这颗镶嵌在海河之畔的音乐明珠将为亚洲带来书写表演艺术新篇章的巨大动力。

而伴随这座顶尖艺术学府拔地而起，那些卓越的设计理念、令人难忘的幕后故事，以及那数百个日日夜夜的坚守，就如同一个个跳动的音符，最终交织成一首动人的乐章，留在了天创茱莉亚项目组每个成员的记忆深处。

接下来，我们就将开启

天津茱莉亚学院

音视频系统建设的

探秘之旅，

带你去看看那些不为人知的

幕后故事。‍

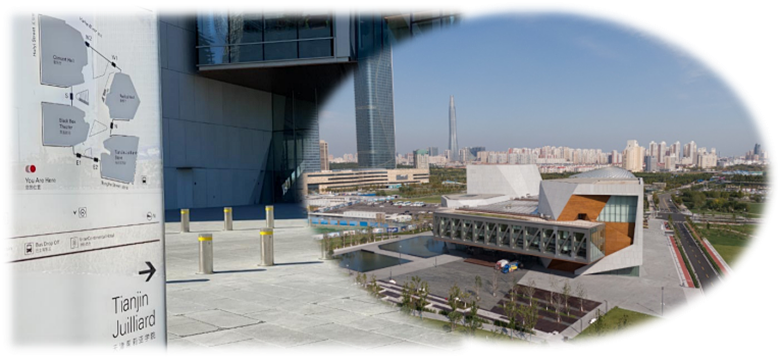

天津茱莉亚学院项目位于滨海新区滨海高铁站西侧，紧邻海河，占地约1.85公顷，总建筑面积约4.5万平方米，建筑高度38米。项目主体采用钢结构体系，涉及大跨度、大悬挑、开大洞等尖端技术，主要演出空间噪声标准为NC15，处于国际领先水平。项目于2017年开工建设，2020年9月投入使用。‍

美学大于一切学术

天津茱莉亚学院项目的设计标准基于美学大于一切学术的基本原则，所有专业学术技术需要在满足美学学术基础上完成施工要求，是一个非常特殊的项目，这与我们日常碰到的绝大多数项目都有很大的差异性。甚至可以说，从装饰面层的安装设备到所有面层上的哪怕一颗小小的螺丝都透露出美学至高的设计理念。

01

无处不在的“隐形”要求

Tianjin Julia Conservatory of music

无线系统的所有天线都需要“隐形”，进行隐藏安装。当观众身处演艺厅中，不能看到露出的天线，这给施工设计上带来了新的难题。难道“鱼和熊掌”真的不能兼得么？该如何保证无线系统可以稳定正常的接收信号的同时，又能满足隐蔽安装的需求呢？最终过精细计算每只天线的角度，将天线安装至反声罩的缝隙中，成功战胜了这一严苛挑战。

演奏厅、音乐厅内所有的无线话筒天线、无线话筒检测天线、无线内通天线及红外辅助听力辐射板等无线设备全部采用了这一安装方式，天线成功“隐身”。

02

绝不放过的细节美学

Tianjin Julia Conservatory of music

安装在装饰面层上的设备，无论是音乐厅、演奏厅、黑盒剧场及会议室内的摄像机，还是教室内的音箱等设备，全部采用了线缆隐蔽设计，在避免有外露的线缆的同时，还要求所有螺丝采用沉头螺丝，以避免凸起带来的细小美观影响。

03

安全与美观并重

Tianjin Julia Conservatory of music

在保证安全载荷前提下，吊装设备的钢丝绳要求尽可能细、尽可能少，能2条绝不3条，最大程度上减少对视觉的影响。音乐厅、演奏厅、黑盒剧场及排练厅的投影幕全部采用了3吊点形式安装，其中三大空间的扬声器则采用了2吊点形式。

04

房间的整体融合之美

Tianjin Julia Conservatory of music

天津茱莉亚学院项目内的五间会议室的显示器及音箱必须采用暗装，要求与最终装饰完成面齐平，实现房间内部装饰的整体性效果，其中，董事会议室的暗装更为特殊，通过定制化的摆臂安装支架实现，后文将进行详细介绍，此处就不赘述了。

严苛的设计标准及

创新的设计理念‍

01

最高等级的模型深度标准

Tianjin Julia Conservatory of music

天津茱莉亚学院项目的BIM制图模型，精度要求达到LOD500（包含所有管线、设备信息），这也是目前BIM模型深度的最高等级。通过BIM制图来指导各专业设备设计的细节。对于我们音视频专业来说，在过往的项目中很少应用到BIM建模，极少数用到的项目也不会对精度有LOD500的要求。在LOD500高精度的标准下，通过与各专业叠图，提前解决许多与别的专业管槽碰撞的问题及安装点位问题，为施工打好了坚实基础。

02

创新设计 攻克声学难题

Tianjin Julia Conservatory of music

天津茱莉亚学院项目建设之初就要求必须满足高级别的室内噪声等级标准。但是，由于学院紧邻滨海高铁站及地铁站，带来了巨大的室外噪音影响，成为极具挑战性的难题。

最终，经过多方学习研讨及创新理念引进，音乐厅、演奏厅及黑盒剧场三大演艺空间全部采用了房中房（在大房子里面套一个小房子，小房子是一个六面体，墙和顶面不直接与外边的大房子连接，底部用减震弹簧把小房子托起，四面墙体与外墙中空，顶部采用弹性吊筋）设计；教学区则全部采用盒中盒设计（底部用浮筑隔震垫把小房子托起来，其余部分同房中房设计）。

项目完成后，经过多次检测，其中演艺厅间内噪声等级达到NC15，教室内噪声等级达到NC25，达到了国际领先标准。常规项目的室内标准一般达到NC30即可，而一些相对高标准的醒目及录音棚的噪声等级则要求到NC25。天津茱莉亚学院项目远远高出了这一标准。

03

安装效果审核 多角度呈现

Tianjin Julia Conservatory of music

在图纸设计过程中，为了可以让外方设计更直观的审查安装效果，以评估最终呈现效果，所有安装节点均需提供三视节点详图。我方共绘制了973张节点图，包含专业显示器、扬声器、摄像机、投影机等设备以及二次提升装置、管井接口箱、房中房边界管槽、教学讲台、家具式机柜等各种类型的功能装置。

04

软连接与声学封堵

Tianjin Julia Conservatory of music

演奏厅、音乐厅及黑盒剧场三大空间属于房中房结构设计，要求所有经过房中房边界的桥架、管槽必须进行软连接处理。因为房中房的建筑设计中，小房间与大房间由于没有硬性连接，小房间会产生一定的晃动，为了保证所有穿过的边界的桥架、管槽的安全，故采用软连接方式。

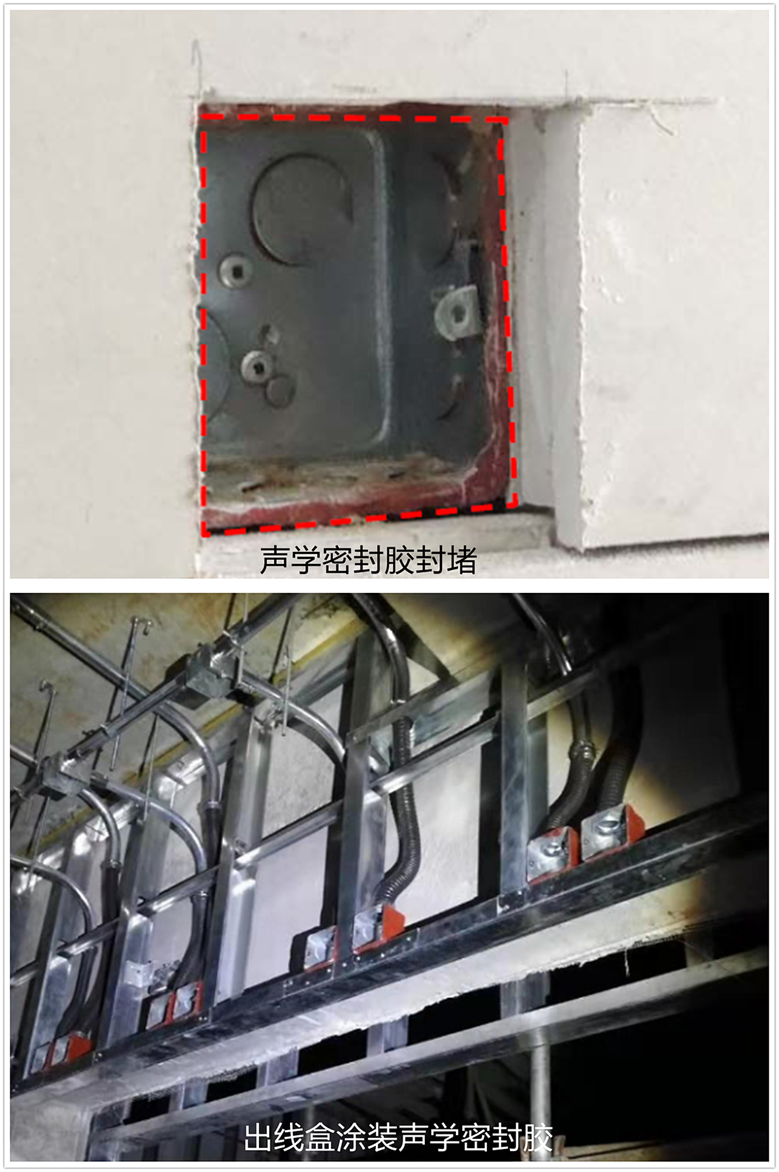

现场要保证最终的NC15和NC25的声学要求，严苛控制一切有可能引起的噪声，所有管线的出线盒都需要涂抹声学腻子，进行声学封堵，最终通过使用声学密封胶对所有出线盒进行了声学封堵。

严控施工 精准定制‍

在天津茱莉亚学院项目的施工过程中遇到的最多问题，基本围绕在如何高效准确的与精装、软装、弱电、强电专业配合推进项目实施上。

01

现场勘查 精确加固

Tianjin Julia Conservatory of music

由于在方案设计初期并不能明确知晓设备所在的安装面材质及材料，比如是轻墙、重墙，还是轻钢龙骨墙等，这样就需要在施工过程中去了解安装面是否可以承重，具体的材质，是否具备安装条件等问题。天津茱莉亚学院项目中使用的材料大多是轻钢龙骨墙及切块砖墙，为保证安全，需要给精装专业进行精确的加固提资。

02

精细测量 个性定制

Tianjin Julia Conservatory of music

天津茱莉亚学院项目美学大于一切的标准，决定了其在安装上有很多非常规方式，比如现场的多处不规则墙面，需要精细测量角度才可以完美贴合装饰完成面。

波折墙面上的摄像机

演奏厅、乐队排练厅后墙设置的摄像机，用于拍摄厅内全景及特写使用，其墙面均为波折造型装饰面，因此摄像机隐藏接头及连接线缆的安装架就需要针对波折墙面的角度进行定制，精确测量再次设计才可保证可以完美的贴合装饰完成面。

“隐身”的无线设备天线

由于多处室内空间需在反声罩内隐藏安装无线话筒、无线内通、红外辅助听力的天线等，受安装空间、位置所限，无法采用常规安装模式。通过与灯光专业协调，在天线安装点位附近的灯光设备进行避让，利用改造灯钩将天线安装在了灯架上。

实现二次升降的投影设备

在施工深化过程中，大排练厅及乐队排练厅的投影机、投影幕全部采用了二次提升装置进行隐蔽安装，设备在不使用的时候，可以很好的隐藏。由于4个排练厅较高，为了尽可能减少投影机二次提升装置行程过大带来的晃动及行程偏差，把实际行程控制在3米内，以保证最准确下降精度，在安装时增加了转换连接层，将投影机二次提升装置安装至转换连接层上，确保了最终的使用效果。

可旋转的会议室显示器

董事会议室是天津茱莉亚学院规格最高的会议室，其房间结构为五边形，其中一面需安装98寸显示器，美方设计结合装修风格及使用需求，要求98寸显示器使用时可旋转出来垂直于会议桌，不使用时隐藏在该墙面装饰面内，与最终装饰完成面齐平。由于98寸显示器加扬声器共重达100公斤，无成品电视摆臂安装架，因此针对此安装需求，进行了定制化设计，在满足载荷承重的同时，完成30°的摆臂展开，最终的安装方式同时满足了美学标准及设备使用需求。

涉及产品：

Biamp：TesiraFORTÉ系列、SERVER系列数字音频处理器

Biamp：TesiraLUX音视频统一平台系统

Biamp：Parlé Beamtracking 话筒

Panasonic：AW系列高清摄像机

Panasonic：专业显示屏
beyerdynamic：话筒系列

SoundTube：壁挂及吸顶扬声器
Mersive：无线投屏系统
